Zentrale (Backbord) |

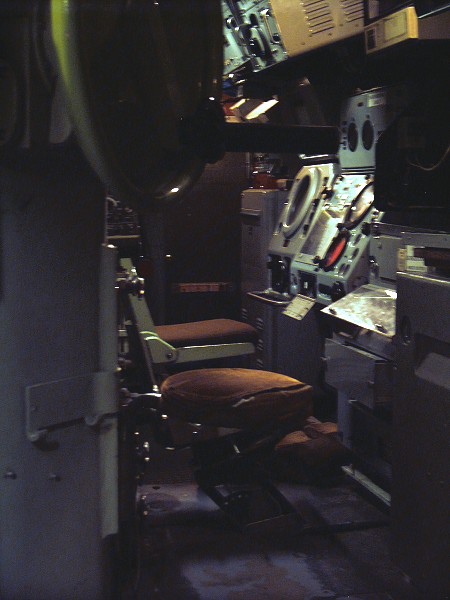

Auf diesem Foto ist die Periskopsäule links im Bild. Rechts sind (von vorne nach hinten) vier Stationen angeordnet: der automatische Plottertisch für die Navigation (Kartentisch; im Foto ganz rechts angeschnitten), die Radarkonsole, dahinter die Stationen für das passive und abschließend das aktive Sonar. Im Hintergrund war der Funkraum. Das Kommandanteneck ist rechts herum neben dem Plottertisch - nur durch einen Vorhang abgetrennt. |
